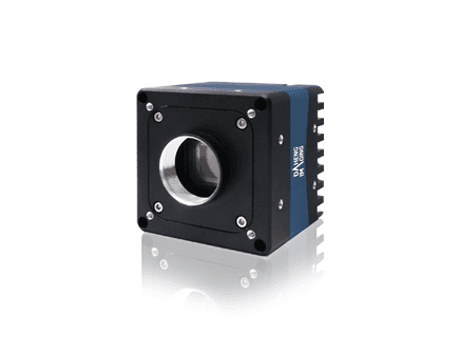

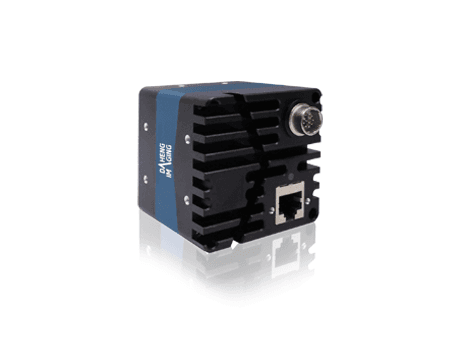

MARS-1261-90GTC

Name: MARS-1261-90GTC
Brand: Daheng Imaging
SKU: MARS-1261-90GTC

MARS-1261-90GTCDaheng ImagingGlobal shutter →

Заяви оферта Datasheet PDF

12–25 MP 10GigE Area Scan камери — Global shutter, CMOS, Color, C-mount

Specifications

Model: MARS-1261-90GTC
Product Families: MARS
Resolution: 4096×3072
Frame Rate (fps): 89.9
Sensor Manufacturer: On Semi
Sensor: 1" XGS12000 Global shutter CMOS
Pixel Size: 3.2μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 13.11 × 9.83 mm
Диагонал на сензора: 16.38 mm
Pixel Bit Depth: 8 bit，12 bit
Data Interface: 10GigE
Lens Mount: C
Spectrum: Color
Pixel Formats: Bayer RG8, Bayer RG12
Signal Noise Ratio: 39.95 dB
Exposure Time: Ultra short: 15μs~36μs; Standard: 37μs~1s
Gain: 0dB ~ 24dB
Binning: 1×1, 2×1 (No Vertical Binning)
Decimation: Horizontal, Vertical Sensor: 1×1, 1×2, 2×1, 2×2
Reverse X/Y: Reverse X/Y
I/O Interface: 1 input and 1 output with opto-isolated, 1 bidirectional programmable GPIO
Power Requirement: 12~24 VDC
Power Consumption: < 12.8 W @ 12 VDC
Operating Temp.: 0°C ~ +50°C
Storage Temp.: -20°C ~ +70°C
Operating Humidity: 10% ~ 80%
Dimensions (W×H×L): 60 mm × 60 mm × 54.4 mm
Weight: 341 g
Conformity: CE, RoHS, FCC, ICES, UKCA, GigE Vision, GenICam

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

39.3 mm

Мащаб: 0.13×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

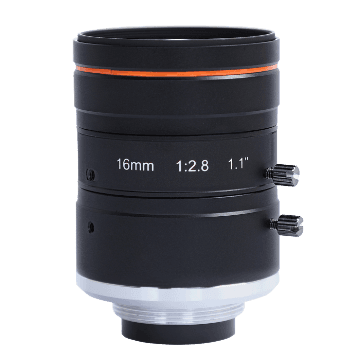

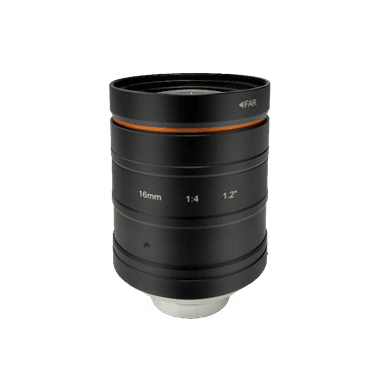

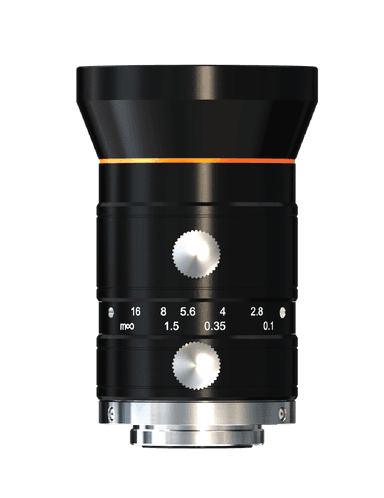

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 16.38 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
