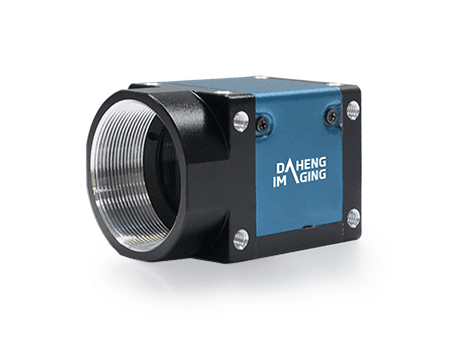

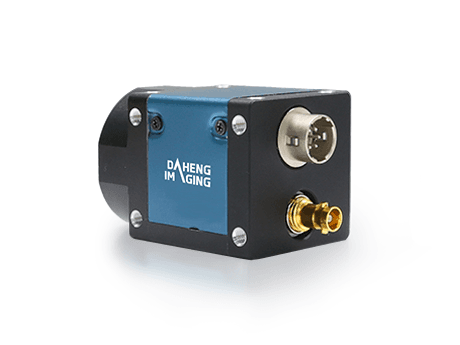

MER3-1610-52X2C

Name: MER3-1610-52X2C
Brand: Daheng Imaging
SKU: MER3-1610-52X2C

MER3-1610-52X2CDaheng ImagingСензор: IMX542 Global shutter →

Заяви оферта Datasheet PDF

12–25 MP CoaXPress Area Scan камери — IMX542, Global shutter, CMOS, Color

Specifications

Model: MER3-1610-52X2C
Product Families: MERCURY3
Resolution: 5320×3032
Frame Rate (fps): 52.58
Sensor Manufacturer: Sony
Sensor: 1.1" IMX542 Global shutter CMOS
Pixel Size: 2.74μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 14.58 × 8.31 mm
Диагонал на сензора: 16.78 mm
Pixel Bit Depth: 8 bit, 10 bit, 12 bit
Data Interface: CoaXPress
Lens Mount: C
Spectrum: Color
Pixel Formats: Bayer RG8, Bayer RG10, Bayer RG12
Signal Noise Ratio: Bayer RG8: 40.293dB, Bayer RG10: 40.422dB, Bayer RG12: 40.319dB
Exposure Time: UltraShort: 1μs ~ 2.4μs, Standard: 3μs ~ 1s
Gain: AnalogALL: 0dB~24dB
Decimation: Sensor: 1×1, 2×2
Reverse X/Y: Reverse X/Y
I/O Interface: 1 input with opto-isolated, 2 programmable GPIOs
Power Requirement: Power over CoaXPress
Power Consumption: 3.627 W @ PoCXP
Operating Temp.: 0°C ~ +45°C
Storage Temp.: -20°C ~ +70°C
Operating Humidity: 10% ~ 80%
Dimensions (W×H×L): 29 mm × 29 mm × 34 mm
Weight: 60 g
Conformity: CE, RoHS, FCC, ICES, UKCA, CoaXPress2.0, GenICam

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

43.7 mm

Мащаб: 0.15×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 16.78 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
