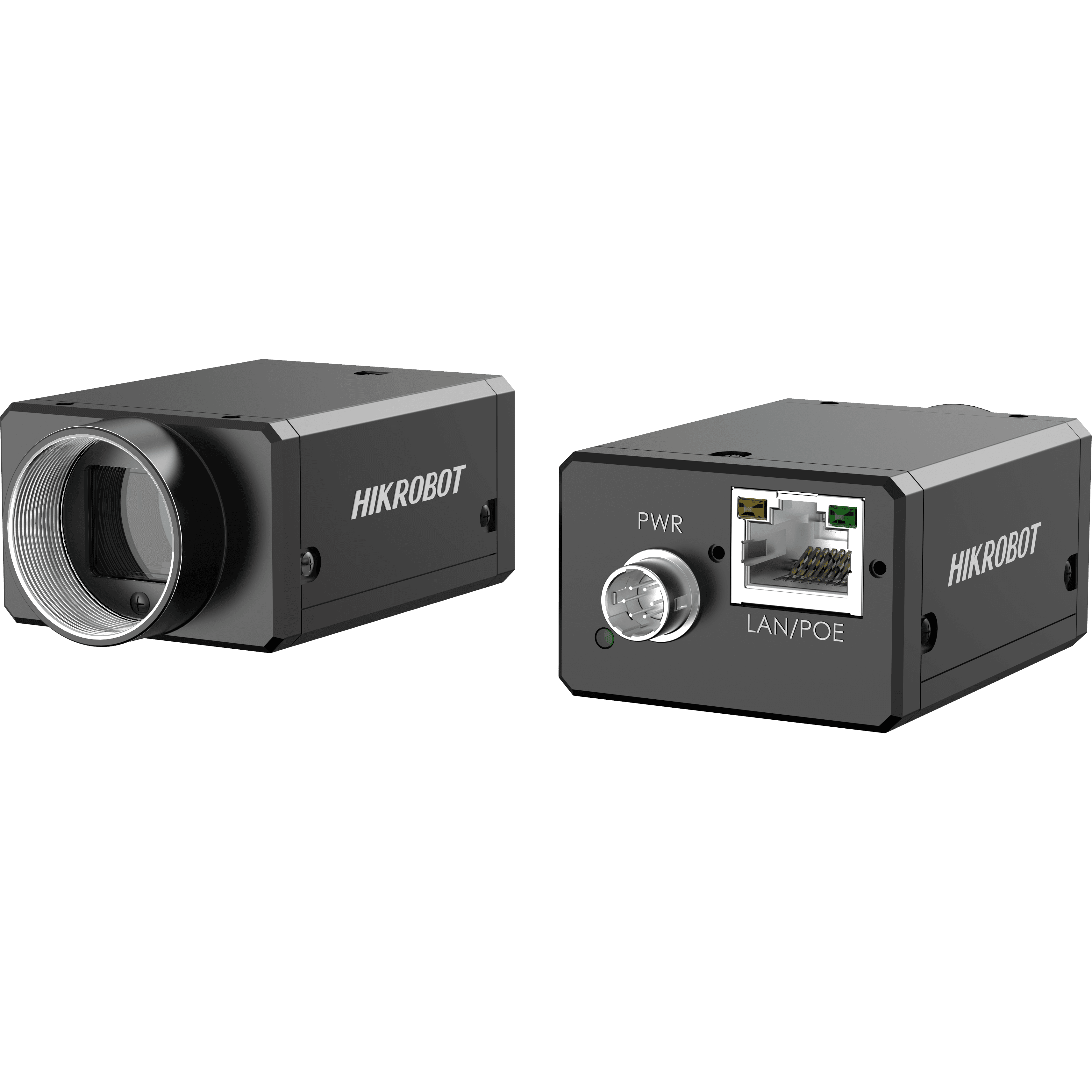

1.7MP Area Scan Camera, GigE,IMX432,Mono

Name: 1.7MP Area Scan Camera, GigE,IMX432,Mono
Brand: Hikrobot
SKU: MV-CA017-10GM

MV-CA017-10GMHikrobotСензор: IMX432 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

Серията CA покрива от 0,3 MP до 6 MP, разполага с интерфейси GigE и USB 3.0 и достига максимална кадрова честота 814 fps. Предлага се и модел с подобрена чувствителност в близката инфрачервена област, който покрива вижън приложенията в диапазона 750–1100 nm. Серията е оборудвана предимно със сензори с Global shutter, които улавят без затруднение бързо движещи се обекти и покриват нуждите на повечето приложения; част от моделите поддържат свръхкъси експонации от 1 μs, подходящи за заснемане в движение и други подобни задачи.

Model

Product Model: MV-CA017-10GM
Type: 1.7MP Area Scan Camera, GigE,IMX432,Mono

Performance

Sensor type: CMOS, global shutter
Sensor model: Sony® IMX432
Pixel size: 9 μm × 9 μm
Sensor size: 1.1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 14.47 × 9.94 mm
Диагонал на сензора: 17.55 mm
Resolution: 1608 × 1104
Max. frame rate: 68.5 fps @ 1608 × 1104
Dynamic range: 72.44 dB
SNR: 40 dB
Gain: 0 dB to 24 dB
Exposure time: UltraShort exposure mode: 1 μs to 5 μs Standard exposure mode: 6 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono: Mono
Pixel format: Mono 8/10/10p/12/12p
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet, compatible with Fast Ethernet
Digital I/O: 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 12 VDC, supports PoE
Power consumption: Typ. 4.2 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 44 mm × 59 mm (1.1" × 1.7" × 2.3")
Weight: Approx. 100 g (0.22 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 80% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CA017_10GM_STD_V3.4.24_201202_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

43.4 mm

Мащаб: 0.14×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 17.55 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
