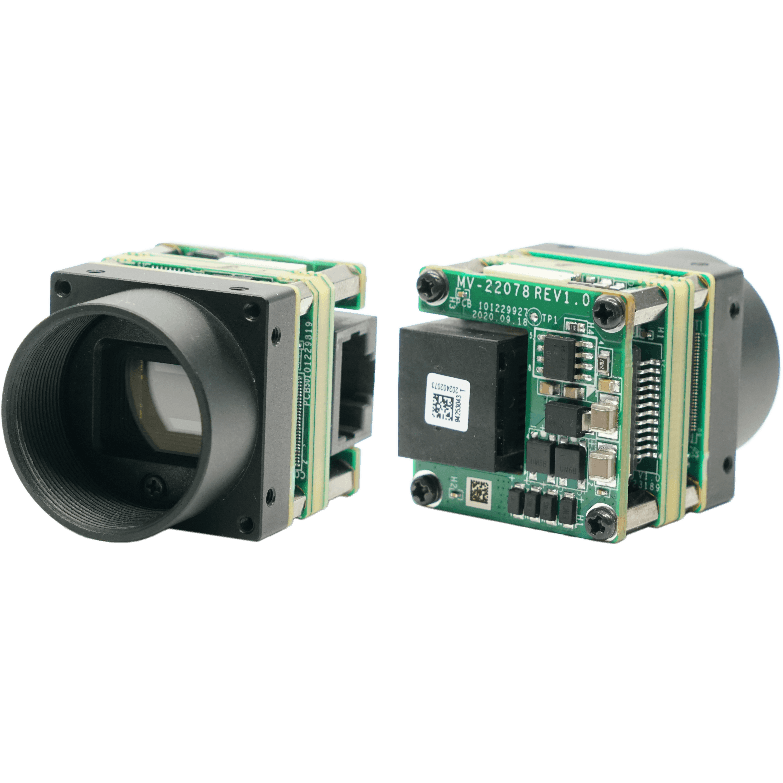

0.4MP Board Level Camera, GigE,IMX297,Mono,M12-mout
Продуктите от серията CB са board-level решения с една или няколко подредени платки, които поддържат протокол GigE или U3V. Подходящи са за индустриални, вградени, 3D, медицински и други приложения с по-строги изисквания към заеманото пространство. Свръхмалките размери дават гъвкавост при внедряване — компактната камера на ниво платка се интегрира по-лесно в конструкцията на крайния продукт. Board-level камерата поддържа различни варианти за закрепване на обектив: гола платка (B), C-mount (C) и M12 (S), за да покрие разнообразни изисквания.
Model
- Product Model
- MV-CB004-10GM-S
- Type
- 0.4MP Board Level Camera, GigE,IMX297,Mono,M12-mout
Performance
- Sensor type
- CMOS, global shutter
- Sensor model
- Sony® IMX297
- Pixel size
- 6.9 μm × 6.9 μm
- Sensor size
- 1/2.9"
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 4.97 × 3.73 mm
- Диагонал на сензора
- 6.21 mm
- Resolution
- 720 × 540
- Max. frame rate
- 125.2 fps @720 × 540
- Dynamic range
- 74 dB
- SNR
- 41 dB
- Gain
- 0 dB to 24 dB
- Exposure time
- UltraShort exposure mode: 1 μs to 14 μs Standard exposure mode: 15 μs to 10 sec
- Exposure mode
- Off/ Once/ Continuous exposure mode
- Mono/color
- Mono
- Pixel format
- Mono 8/10/10p/12/12p
- Binning
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Reverse image
- Supports horizontal and vertical reverse image output
Electrical feature
- Data interface
- Gigabit Ethernet, compatible with Fast Ethernet
- Digital I/O
- 6-pin connector provides power and I/O, including non-isolated input × 1 (Line 0), non-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
- Power supply
- 9 VDC to 24 VDC, supports PoE
- Power consumption
- Typ. 2.5 W@12 VDC
Mechanical
- Lens mount
- M12-mount
- Dimension
- 29 mm × 29 mm × 30.2 mm (1.1" × 1.1" × 1.2")
- Weight
- Approx. 45 g (0.1 lb.)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
- Humidity
- 20% to 80% RH, non-condensing
General
- Client software
- MVS or third-party software meeting with GigE Vision Protocol
- Operating system
- 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS
- Compatibility
- GigE Vision V2.0, GenICam
- Certification
- CE, FCC, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Обективи, които пасват на тази камера
Филтрирано по байонет M12-mount и по покритие на сензора — кръгът на изображението е поне 6.21 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
