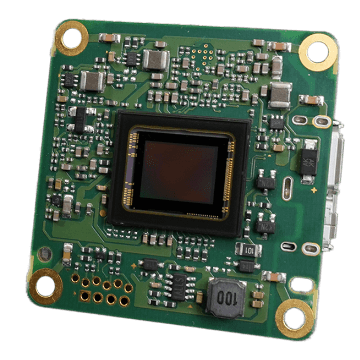

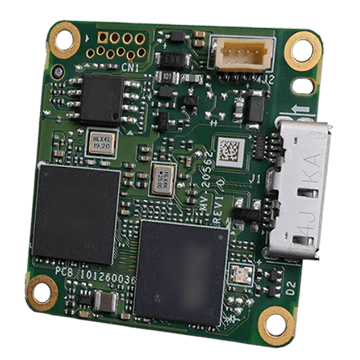

12MP Board Level Camera, USB3, IMX226, V4, Color, Bare Board
12–25 MP USB3 Area Scan камери — IMX226, Rolling shutter, CMOS
Model
- Product Model
- MV-CB120-10UC-B V4
- Type
- 12MP Board Level Camera, USB3, IMX226, V4, Color, Bare Board
Performance
- Sensor type
- CMOS, rolling shutter
- Sensor model
- Sony® IMX226
- Pixel size
- 1.85 μm × 1.85 μm
- Sensor size
- 1/1.7"
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 7.46 × 5.62 mm
- Диагонал на сензора
- 9.34 mm
- Resolution
- 4032 × 3036
- Max. frame rate
- 30 fps @ 4032 × 3036 Bayer RG 8
- Dynamic range
- 64.6 dB
- SNR
- 39.9 dB
- Gain
- 0 dB to 20 dB
- Exposure time
- 33 μs to 2 sec
- Exposure mode
- Supports Off/ Once/ Continuous exposure mode, and Global Reset.
- Mono/color
- Color
- Pixel format
- Mono8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB8, BGR8
- Binning
- Supports 1 × 1, 2 × 2, 4 × 4
- Decimation
- Supports 1 × 1, 2 × 2, 4 × 4
- Reverse image
- Supports horizontal and vertical reverse image output
Electrical feature
- Data interface
- USB 3.0
- Digital I/O
- Bi-directional non-isolated I/O × 2 (Line 2, Line 5)
- Power supply
- USB 3.0 power supply
- Power consumption
- Typ. 2 W @ 5 VDC (USB power supply)
Mechanical
- Lens mount
- None
- Dimension
- 32.5 mm × 32.5 mm × 1.6 mm (1.3" × 1.3" × 0.1")
- Weight
- Approx. 10 g (0.02 lb.)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Humidity
- 20% RH to 80% RH (no condensation)
General
- Client software
- MVS or third-party software with USB3 Vision Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
- Compatibility
- USB3 Vision, GenICam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
22.4 mm
Мащаб: 0.075×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
