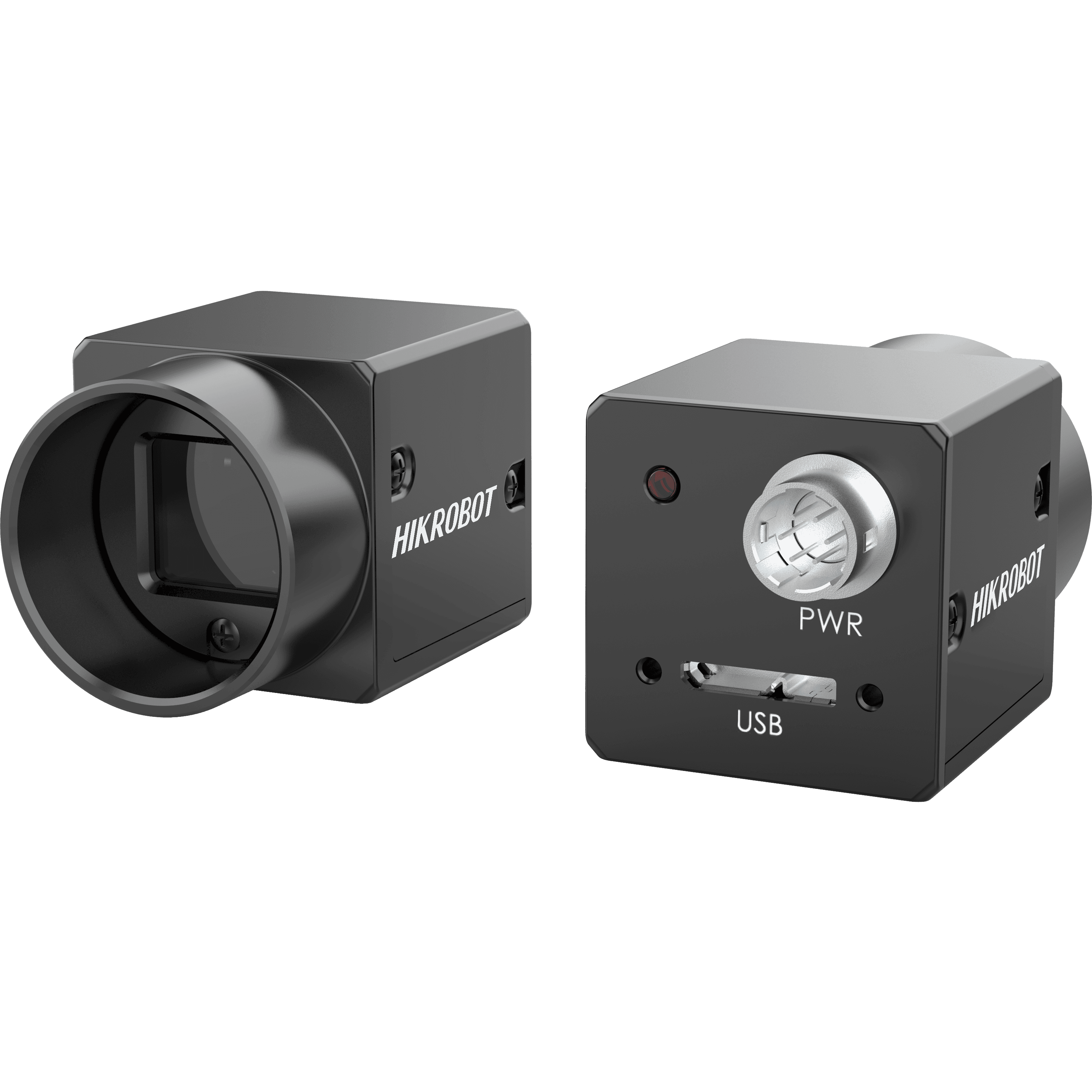

12MP Area Scan Camera, USB3,IMX226,Color

Name: 12MP Area Scan Camera, USB3,IMX226,Color
Brand: Hikrobot
SKU: MV-CE120-10UC

MV-CE120-10UCHikrobotСензор: IMX226 Rolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP USB3 Area Scan камери — IMX226, Rolling shutter, CMOS, C-mount

Model

Product Model: MV-CE120-10UC
Type: 12MP Area Scan Camera, USB3,IMX226,Color

Performance

Sensor type: CMOS, rolling shutter
Sensor model: Sony® IMX226
Pixel size: 1.85 μm × 1.85 μm
Sensor size: 1/1.7"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 7.4 × 5.62 mm
Диагонал на сензора: 9.29 mm
Resolution: 4000 × 3036
Max. frame rate: 31.9 fps @4000 × 3036
Dynamic range: 70.5 dB
SNR: 40.5 dB
Gain: 0 dB to 27 dB
Exposure time: 30 μs to 0.5 sec
Exposure mode: Off/Once/Continuous exposure mode, supports Rolling and Global Reset
Mono: Color
Pixel format: Mono 8/10/12, Bayer RG 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning: Not support
Decimation: Not support
Reverse image: Supports horizontal and vertical reverse image output
Image buffer: 128 MB

Electrical feature

Data interface: USB3.0, compatible with USB2.0
Digital I/O: 6-pin Hirose connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2)
Power supply: 9 VDC to 24 VDC, USB3.0 power supply
Power consumption: Typ. 3.42 W@5 VDC (USB3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 80 g (0.2 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity: 20% to 80% RH, non-condensing

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows XP/7/10, 32/64-bit Linux and 64-bit MacOS
Compatibility: USB3 Vision, GenICam
Certification: CE, FCC, RoHS, KC

Фърмуер

MV_CE120_10UC_STD_V1.6.3_201222_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

22.2 mm

Мащаб: 0.074×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACU3-MBMS(DOWN)-AM-ST-3M

MV-ACU3-MBMs-AM-ST-1m

Frame grabber-и

MV-GU2104

MV-GU2100 Series Quad USB3.0 Adaptor

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 9.29 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
