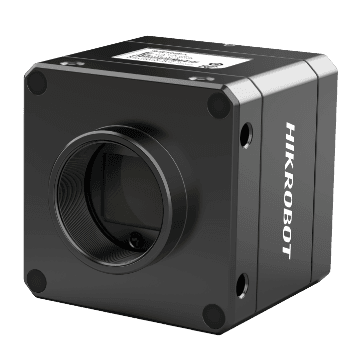

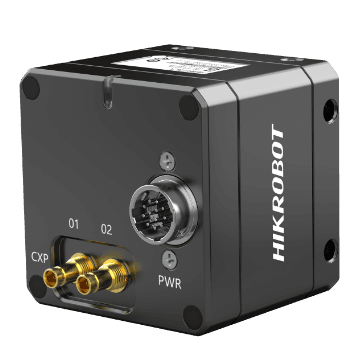

5MP Area Scan Camera, GMAX2505, CXP-6, Mono, C-mount, without fan

Name: 5MP Area Scan Camera, GMAX2505, CXP-6, Mono, C-mount, without fan
Brand: Hikrobot
SKU: MV-CH050-90XM-C-NN

MV-CH050-90XM-C-NNHikrobotСензор: GMAX2505 Global shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

Висок клас продуктова серия, проектирана за високопрецизни приложения и разработки в производството на панели, електроника и полупроводници, възобновяема енергия и други отрасли. Обхваща интерфейсите GigE, USB 3.0, 10 GigE, Camera Link и CoaXPress. Покрива от 5 MP до 151 MP, което отговаря на изискванията за висока резолюция и висока кадрова честота. Предлагат се модели с вентилаторно или TEC охлаждане за различни изисквания към изображението. Дългогодишният опит с производствени процеси в чисти помещения клас 100 дава на продукта предимство от световна класа при доставката. Вградените ISP алгоритми — корекция на светло поле, корекция на тъмно поле, корекция на засенчване, корекция на дефектни пиксели/редове и попикселна корекция — осигуряват постоянно и стабилно изходно изображение.

Model

Product Model: MV-CH050-90XM-C-NN
Type: 5MP Area Scan Camera, GMAX2505, CXP-6, Mono, C-mount, without fan

Performance

Sensor type: CMOS, global shutter
Sensor model: Gpixel GMAX2505
Pixel size: 2.5 μm × 2.5 μm
Sensor size: 1/2"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 6.48 × 5.4 mm
Диагонал на сензора: 8.44 mm
Resolution: 2592 × 2160
Max. frame rate: 213 fps @ 2592 × 2160 Mono 8
Dynamic range: 63.8 dB
SNR: 37 dB
Gain: 1.0x, 1.25x, 1.5x, 1.75x, 2.0x
Exposure time: 5 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Mono
Pixel format: Mono 8/12
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: CoaXPress with DIN interface
Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
Power supply: 9 VDC to 24 VDC, CXP-1 supports PoCXP
Power consumption: Typ. 5.3 W @ 12 VDC

Mechanical

Lens mount: C-mount, flange back length 17.52 mm
Dimension: 50 mm × 50 mm × 45 mm (2.0" × 2.0" × 1.8")
Weight: Approx. 220 g (0.5 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or frame grabber software meeting with CoaXPress Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: CoaXPress, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH050_90XM_STD_V4.0.4_240629_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

19.4 mm

Мащаб: 0.065×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACXP6-DIN-BNC-ST-10M

MV-ACXP6-DIN-BNC-ST-10m

MV-ACXP6-DIN-DIN-ST-10M

MV-ACXP6-DIN-DIN-ST-10m

Frame grabber-и

MV-GX1004

Quad CXP-6 Frame Grabber

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 8.44 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
