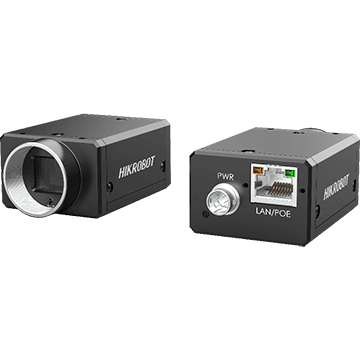

10MP Area Scan Camera, GigE, Color

Name: 10MP Area Scan Camera, GigE, Color
Brand: Hikrobot
SKU: MV-CH100-60GC

Заяви оферта Datasheet PDF Ръководство CAD чертеж

Висок клас продуктова серия, проектирана за високопрецизни приложения и разработки в производството на панели, електроника и полупроводници, възобновяема енергия и други отрасли. Обхваща интерфейсите GigE, USB 3.0, 10 GigE, Camera Link и CoaXPress. Покрива от 5 MP до 151 MP, което отговаря на изискванията за висока резолюция и висока кадрова честота. Предлагат се модели с вентилаторно или TEC охлаждане за различни изисквания към изображението. Дългогодишният опит с производствени процеси в чисти помещения клас 100 дава на продукта предимство от световна класа при доставката. Вградените ISP алгоритми — корекция на светло поле, корекция на тъмно поле, корекция на засенчване, корекция на дефектни пиксели/редове и попикселна корекция — осигуряват постоянно и стабилно изходно изображение.

Model

Product Model: MV-CH100-60GC
Type: 10MP Area Scan Camera, GigE, Color

Performance

Sensor type: CMOS, global shutter
Pixel size: 3.45 μm × 3.45 μm
Sensor model: Stacked BSI
Sensor size: 1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 14.13 × 8.49 mm
Диагонал на сензора: 16.48 mm
Resolution: 4096 × 2460
Max. frame rate: 11.6 fps @ 4096 × 2460 Bayer GR 8
Dynamic range: 58.2 dB
SNR: 43 dB
Gain: 0 dB to 24 dB
Exposure time: 80 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Color
Pixel format: Mono 8/10/12, Bayer GR 8/10/10Packed/12/12Packed, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports PoE
Power consumption: Typ. 3.0 W @ 12 VDC

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 44 mm × 59 mm (1.1" × 1.7" × 2.3")
Weight: Approx. 92 g (0.2 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –10 °C to 50 °C (14 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CH100_60GC_STD_V4.0.28_240905_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

42.4 mm

Мащаб: 0.14×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 16.48 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
