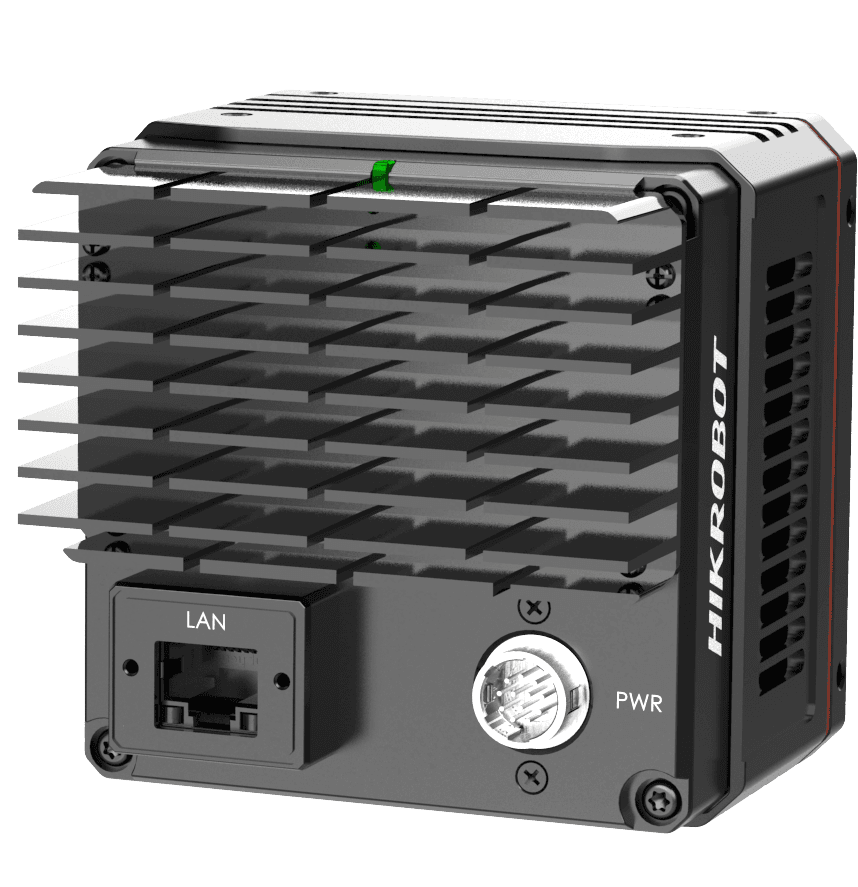

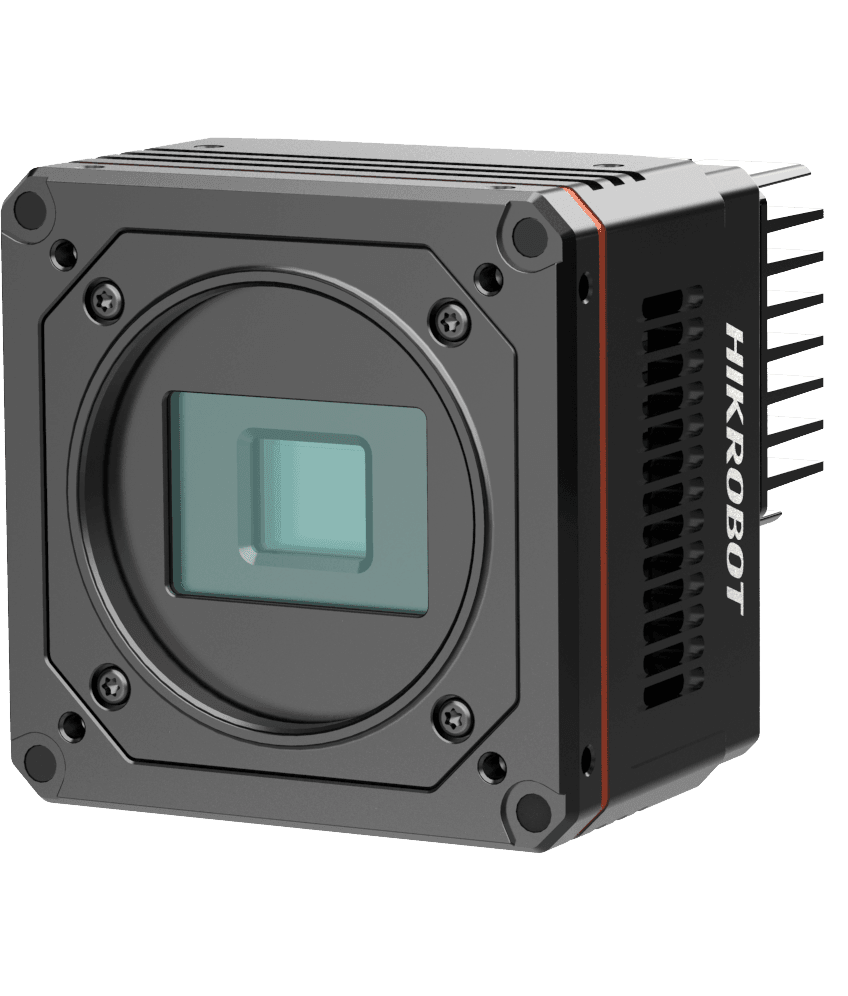

24MP Area Scan Camera, IMX540, 10GigE, Mono, C-mount, fanless
12–25 MP 10GigE Area Scan камери — IMX540, Global shutter, CMOS, C-mount
Model
- Product Model
- MV-CH240-10TM-C-NN
- Type
- 24MP Area Scan Camera, IMX540, 10GigE, Mono, C-mount, fanless
Performance
- Sensor type
- CMOS, global shutter
- Sensor model
- Sony® IMX540
- Pixel size
- 2.74 μm × 2.74 μm
- Sensor size
- 1.2"
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 14.6 × 12.6 mm
- Диагонал на сензора
- 19.29 mm
- Resolution
- 5328 × 4600
- Max. frame rate
- 35.1 fps @ 5328 × 4600 Mono 8
- Dynamic range
- 71 dB
- SNR
- 40 dB
- Gain
- 0 dB to 24 dB
- Exposure time
- UltraShort exposure mode: 1 μs to 7 μs Standard exposure mode: 8 μs to 10 sec
- Exposure mode
- Off/Once/Continuous exposure mode
- Mono
- Mono
- Pixel format
- Mono 8/10/10Packed/12/12Packed
- Binning
- Supports 1 × 1, 2 × 2
- Decimation
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Reverse image
- Supports horizontal and vertical reverse image output
Electrical feature
- Data interface
- 10 Gigabit Ethernet (10000 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s)
- Digital I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1
- Power supply
- 9 VDC to 24 VDC
- Power consumption
- Typ. 10 W @ 12 VDC
Mechanical
- Lens mount
- C-mount
- Dimension
- 84 mm × 84 mm × 92.5 mm (3.3" × 3.3" × 3.6")
- Weight
- Approx. 600 g (1.3 lb)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- MVS or third-party software meeting with GigE Vision Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
- Compatibility
- GigE Vision V2.0, GenICam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
43.8 mm
Мащаб: 0.15×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Съвместими кабели за данни
Frame grabber-и
Обективи, които пасват на тази камера
Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 19.29 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
