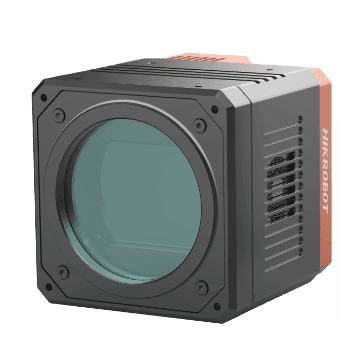

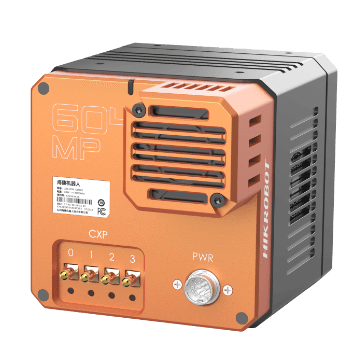

604MP Area Scan Camera, CXP-6, Mono
Висок клас продуктова серия, проектирана за високопрецизни приложения и разработки в производството на панели, електроника и полупроводници, възобновяема енергия и други отрасли. Обхваща интерфейсите GigE, USB 3.0, 10 GigE, Camera Link и CoaXPress. Покрива от 5 MP до 151 MP, което отговаря на изискванията за висока резолюция и висока кадрова честота. Предлагат се модели с вентилаторно или TEC охлаждане за различни изисквания към изображението. Дългогодишният опит с производствени процеси в чисти помещения клас 100 дава на продукта предимство от световна класа при доставката. Вградените ISP алгоритми — корекция на светло поле, корекция на тъмно поле, корекция на засенчване, корекция на дефектни пиксели/редове и попикселна корекция — осигуряват постоянно и стабилно изходно изображение.
Model
- Product Model
- MV-CH6040-10XM-M72-NF
- Type
- 604MP Area Scan Camera, CXP-6, Mono
Performance
- Sensor type
- CMOS, rolling shutter
- Sensor model
- Sony® IMX411
- Pixel size
- 3.76 μm × 3.76 μm
- Sensor size
- 66.7 mm
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 106.84 × 80.01 mm
- Диагонал на сензора
- 133.48 mm
- Resolution
- 28416 × 21280
- Max. frame rate
- 1.45 fps @ 28416 × 21280 Mono 8
- Dynamic range
- 78.7 dB
- SNR
- 46.4 dB
- Gain
- 0 dB to 40 dB
- Exposure time
- 15 μs to 1 sec
- Exposure mode
- Off/Once/Continuous exposure mode, supports Rolling and Global Reset
- Mono/color
- Mono
- Pixel format
- Mono 8/10/12/16
- Binning
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Not supported
- Reverse image
- Supports horizontal reverse image output
Electrical feature
- Data interface
- CoaXPress with DIN interface
- Digital I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1
- Power supply
- 24 VDC
- Power consumption
- Typ. 15 W @ 24 VDC
Mechanical
- Lens mount
- M72*0.75, back focal length 19.55 mm
- Dimension
- 100 mm × 100 mm × 128.5 mm (3.9" × 3.9" × 5.1")
- Weight
- Approx. 1.4 kg (3.1 lb.)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Performance temperature: 20 °C to 35 °C (68 °F to 95 °F) Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- Frame grabber software meeting with CoaXPress Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
- Compatibility
- CoaXPress, GenlCam
- Certification
- CE, RoHS, KC
Фърмуер
Избор на обектив
Избор на обектив
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
