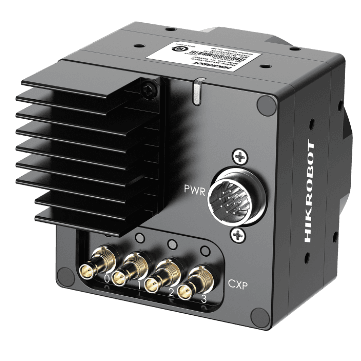

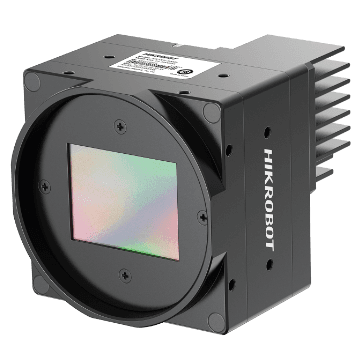

65MP Area Scan Camera, CXP-12, GMAX3265, Mono, V2, M58-mount
> 25 MP CoaXPress Area Scan камери — GMAX3265, Global shutter, CMOS, M58-mount
Model
- Product Model
- MV-CH650-90YM-M58S-NN V2
- Type
- 65MP Area Scan Camera, CXP-12, GMAX3265, Mono, V2, M58-mount
Performance
- Sensor type
- CMOS, global shutter
- Sensor model
- Gpixel GMAX3265
- Pixel size
- 3.2 μm × 3.2 μm
- Sensor size
- 29.9 mm × 22.4 mm
- Размер на сензора (изчислен)от резолюция × стъпка на пиксела
- 29.9 × 22.4 mm
- Диагонал на сензора
- 37.36 mm
- Resolution
- 9344 × 7000
- Max. frame rate
- 71 fps @ 9344 × 7000 Mono 8
- Dynamic range
- 66 dB
- SNR
- 40 dB
- Gain
- 1.25 ×
- Exposure time
- 12 μs to 10 sec
- Exposure mode
- Off/Once/Continuous exposure mode
- Mono
- Mono
- Pixel format
- Mono 8/10/12
- Binning
- Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Decimation
- Supports 1 × 1, 1 × 2, 1 × 4, 2 ×1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Reverse image
- Supports horizontal and vertical reverse image output
Electrical feature
- Data interface
- CoaXPress with Micro-BNC interface
- Digital I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
- Power supply
- 12 VDC to 24 VDC, CXP-0 and CXP-1 connectors support PoCXP
- Power consumption
- Typ. 14.4 W @ 12 VDC
Mechanical
- Lens mount
- M58*0.75, flange back length 11.48 mm
- Dimension
- 60 mm × 60 mm × 59 mm (2.4" × 2.4" × 2.3") (cooling fins are optional)
- Weight
- Approx. 285 g (0.6 lb.)
- Ingress protection
- IP40 (under proper lens installation and wiring)
- Temperature
- Working temperature: 0 °C to 40 °C (32 °F to 104 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Humidity
- 20% RH to 95% RH (no condensation)
General
- Client software
- MVS or third-party software meeting with CoaXPress Protocol
- Operating system
- 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
- Compatibility
- CoaXPress, GenlCam
- Certification
- CE, RoHS, KC, UL
Фърмуер
Избор на обектив
Избор на обектив
Търся
Фокусно разстояние
89.7 mm
Мащаб: 0.3×
Резолюция на пиксел
0.0408 mm/px
Най-малък откриваем детайл: 0.123 mm
Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
Съвместими кабели за данни
Frame grabber-и
Обективи, които пасват на тази камера
Филтрирано по байонет M58-mount и по покритие на сензора — кръгът на изображението е поне 37.36 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
