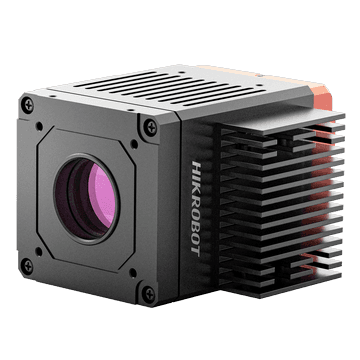

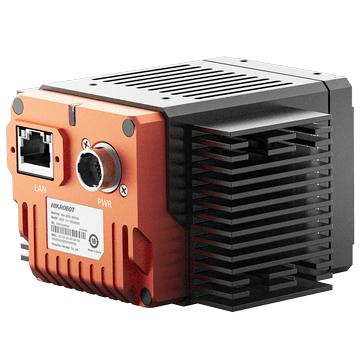

1.3MP SWIR Camera, IMX990, GigE, with TEC and heatsink, fanless

Name: 1.3MP SWIR Camera, IMX990, GigE, with TEC and heatsink, fanless
Brand: Hikrobot
SKU: MV-CI013-GS-TH

MV-CI013-GS-THHikrobotСензор: IMX990

Заяви оферта Datasheet PDF Ръководство CAD чертеж

1–2 MP GigE Area Scan камери — IMX990, C-mount, IP40

Model

Product Model: MV-CI013-GS-TH
Type: 1.3MP SWIR Camera, IMX990, GigE, with TEC and heatsink, fanless

Performance

Sensor type: InGaAs
Sensor model: Sony® IMX990
Pixel size: 5 μm × 5 μm
Sensor size: 1/2"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 6.4 × 5.12 mm
Диагонал на сензора: 8.2 mm
Resolution: 1280 × 1024
Max. frame rate: 91 fps @ 1280 × 1024 Mono 8
Dynamic range: 56 dB
SNR: 52.2 dB
Gain: 0 dB to 18 dB
Exposure time: UltraShort exposure mode: 3 μs to 7 μs Standard exposure mode: 8 μs to 0.1 sec
Exposure mode: Off/Once/Continuous exposure mode
Pixel format: Mono 8/10/10Packed/12/12Packed
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
Digital I/O: 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1
Power supply: 9 VDC to 24 VDC
Power consumption: Typ. 11.7 W @ 12 VDC (TEC enabled)

Mechanical

Lens mount: C-mount
Dimension: 58 mm × 94 mm × 82 mm (2.3" × 3.7" × 3.2")
Weight: Approx. 750 g (1.7 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –30 °C to 50 °C (–22 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with GigE Vision Protocol
Operating system: 32/64-bit Windows 7/10/11, 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS

Фърмуер

MV_CI013_GS_TN_STD_V4.0.24_250910_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

19.2 mm

Мащаб: 0.064×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 8.2 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
