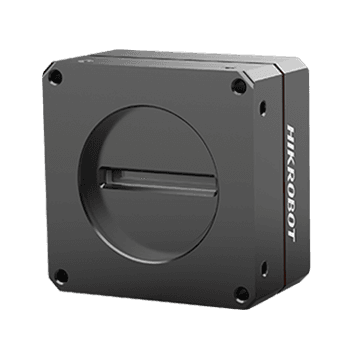

4k Camera Link Line Scan Cameras，Color

Name: 4k Camera Link Line Scan Cameras，Color
Brand: Hikrobot
SKU: MV-CL042-91CC

MV-CL042-91CCHikrobot

Заяви оферта Datasheet PDF Ръководство CAD чертеж

Серията CL покрива от 2K до 16K пиксела, разполага с интерфейси GigE/Camera Link/XoF и поддържа разнообразни ISP функции и алгоритми, които покриват различните нужди на Line Scan камерите. CL камерата поддържа ISP функции като корекция на плоско поле, Gamma, LUT, баланс на бялото, CCM, SC и други, които помагат за получаване на изображение с по-високо качество. Освен експонация по време е добавен и нов метод на заснемане с експонация, управлявана от ширината на тригера — заедно с външни (софтуерни/хардуерни) тригер сигнали това позволява гъвкаво адаптиране към външното осветление и към нуждите за управление на експонацията. Новата GigE CL Line Scan камера разполага с режим на висока честотна лента: той преодолява физическото ограничение на гигабитовата мрежа и повишава линейната честота 1,5–2 пъти, което дава по-изгодно решение.

Model

Product Model: MV-CL042-91CC
Type: 4k Camera Link Line Scan Cameras，Color

Performance

Sensor type: CMOS
Pixel size: 7 μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 28.67 × 0.01 mm
Диагонал на сензора: 28.67 mm
Resolution: 4096 × 2
Image mode: Supports 1-line
Max. line rate: 40 kHz @ Mono 8 (Base), 50 kHz @ RGB 8 (80-bit), 100 kHz @ Bayer RGBG 8 (Full)
Configuration mode: Mono 8: Base RGB 8: Base, Medium, 80-bit Bayer RGBG 8: Base, Medium, Full
Tap geometry: Mono 8: 1 × RGB 8: 1 ×, 1 × 2, 1 × 10 Bayer RGBG 8: 1 × 2, 1 × 4, 1 × 8
Tap number: Mono 8: 2 Taps RGB 8: 1/2/10 Taps Bayer RGBG 8: 2/4/8 Taps
Pixel clock: 40 MHz, 60 MHz, 70 MHz, 85 MHz
Dynamic range: 65.6 dB
SNR: 40 dB
Gain: Supports 1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 ×
Exposure time: 5 μs to 10 ms
Exposure mode: Off/ Once/ Continuous exposure mode; supports fixed time exposure, trigger-width exposure
Mono: Color
Pixel format: Mono 8, RGB 8, Bayer RGBG 8
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output
Trigger mode: External trigger, internal trigger
External trigger mode: Line trigger, frame trigger, line + frame trigger

Electrical feature

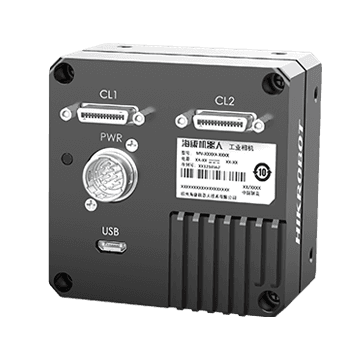

Data interface: Camera Link (SDR connector); USB interface for updating firmware
Digital I/O: 12-pin P10 connector provides power and I/O: configurable input/output × 4 (Line 0/1/3/4) and support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4).
Power supply: 12 VDC to 24 VDC
Power consumption: Typ. 6.1 W @ 12 VDC

Mechanical

Lens mount: M42*1.0, flange back length 12 mm, applicable to F-mount, C-mount and lens of other types via lens adapter
Dimension: 62 mm × 62 mm × 36.9 mm (2.4" × 2.4" × 1.5")
Weight: Approx. 238 g (0.5 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature : –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 5% RH to 95% RH (no condensation)

General

Client software: MVS and frame grabber software meeting with Camera Link Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11
Compatibility: Camera Link V2.1, GenICam
Certification: CE, RoHS, KC

Фърмуер

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

86 mm

Мащаб: 0.29×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Съвместими кабели за данни

MV-ACCL-SDR-SDR-HF-7M

Camera Link cable(SDR-SDR)，high flex，7m

MV-ACCL-SDR-SDR-ST-5M

Camera Link cable(SDR-SDR)，standard，5m

Frame grabber-и

MV-GC1002-V2

CML FrameGrabber，with DB15 connector

Обективи, които пасват на тази камера

Филтрирано по байонет M42-mount и по покритие на сензора — кръгът на изображението е поне 28.67 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
