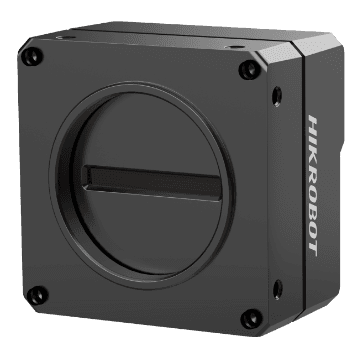

4K 7μm，RGB color，GigE

Name: 4K 7μm，RGB color，GigE
Brand: Hikrobot
SKU: MV-CL043-A1GC

MV-CL043-A1GCHikrobot

Заяви оферта Datasheet PDF Ръководство CAD чертеж

< 1 MP GigE Line Scan камери — CMOS, M42-mount, IP40

Model

Product Model: MV-CL043-A1GC
Type: 4K 7μm，RGB color，GigE

Performance

Sensor type: CMOS
Pixel size: 7 μm × 7 μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 28.67 × 0.02 mm
Диагонал на сензора: 28.67 mm
Resolution: 4096 × 3
Image mode: Supports 1-Line
Max. line rate: Standard mode: 28 kHz @ Bayer·8/Mono·8, 9 kHz @ RGB·8/BGR·8 Line rate after ROI : 40 kHz @ RGB·8/BGR·8
Dynamic range: 66.2 dB
SNR: 39 dB
Gain: Supports 1.0 ×, 2.0 ×, 4.0 ×
Exposure time: 3 μs to 10 ms
Exposure mode: Off/ Once/ Continuous exposure mode, and supports trigger-width exposure
Mono: Color
Pixel format: Bayer RG 8, RGB 8, BGR 8, Mono 8
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output
Trigger mode: External trigger, internal trigger
External trigger mode: Line trigger, frame trigger, line + frame trigger

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)

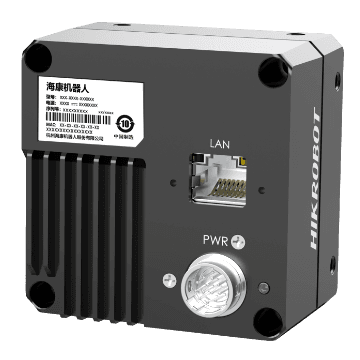

Digital I/O: 12-pin P10 connector provides power and I/O: configurable input/output × 4 (Line 0/1/3/4), supports single-end/differential
Power supply: 12 VDC to 24 VDC
Power consumption: Typ. 4.2 W @ 12 VDC

Mechanical

Lens mount: M42*1.0, flange back length 12 mm, applicable to F-mount, C-mount and others via adapter
Dimension: 62 mm × 62 mm × 41 mm (2.4" × 2.4" × 1.6")
Weight: Approx. 280 g (0.6 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –20 °C to 50 °C (–4 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 5% RH to 90% RH (no condensation)

General

Client software: MVS or the third-party software meeting with GigE Vision protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
Compatibility: GigE Vision V2.0, GenICam
Certification: CE, RoHS, KC

Фърмуер

MV_CL043_A1GC_STD_V4.0.48_250325_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

86 mm

Мащаб: 0.29×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Frame grabber-и

MV-GE1100

MV-GE1100 Frame Grabbers

Обективи, които пасват на тази камера

Филтрирано по байонет M42-mount и по покритие на сензора — кръгът на изображението е поне 28.67 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
