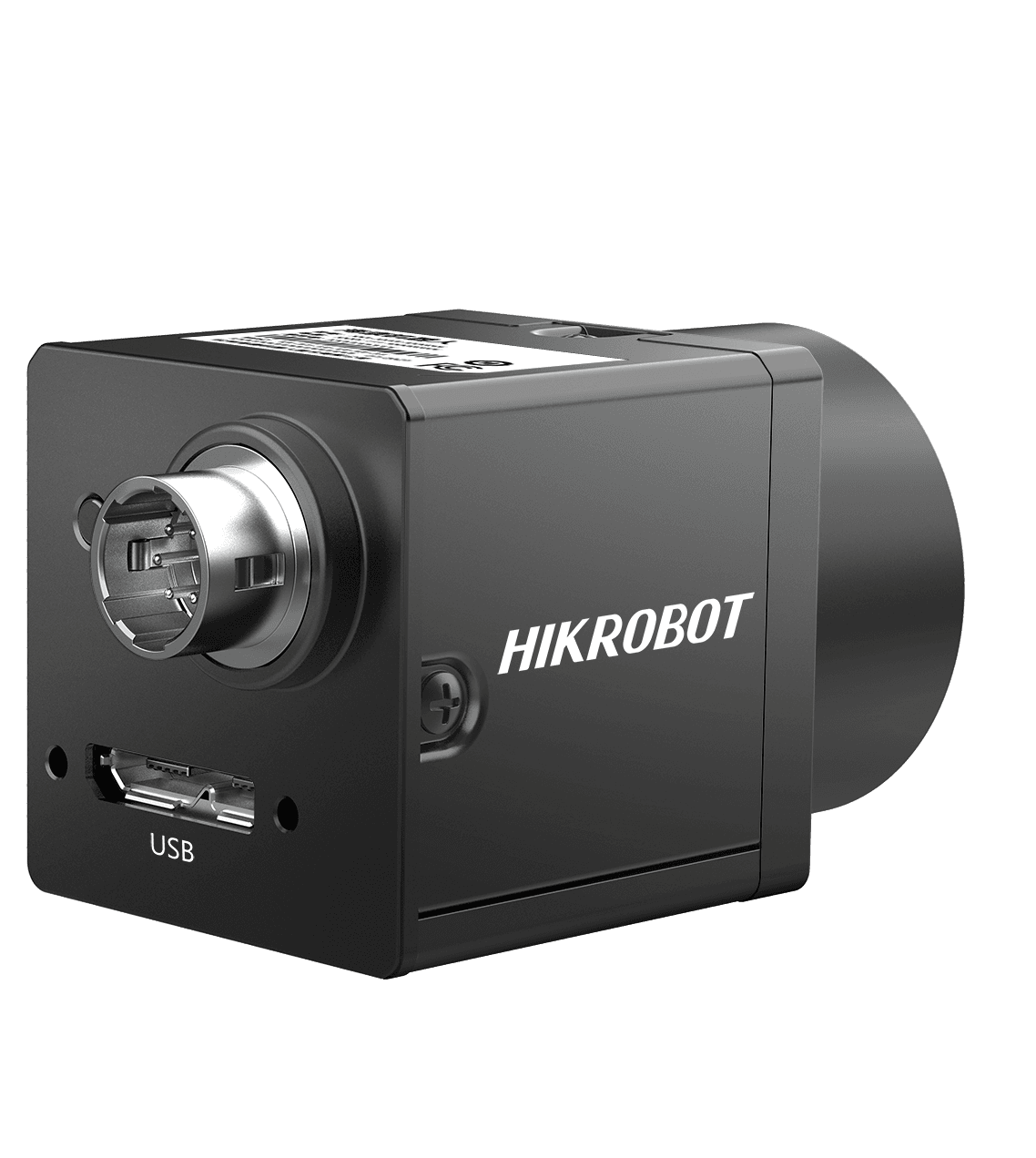

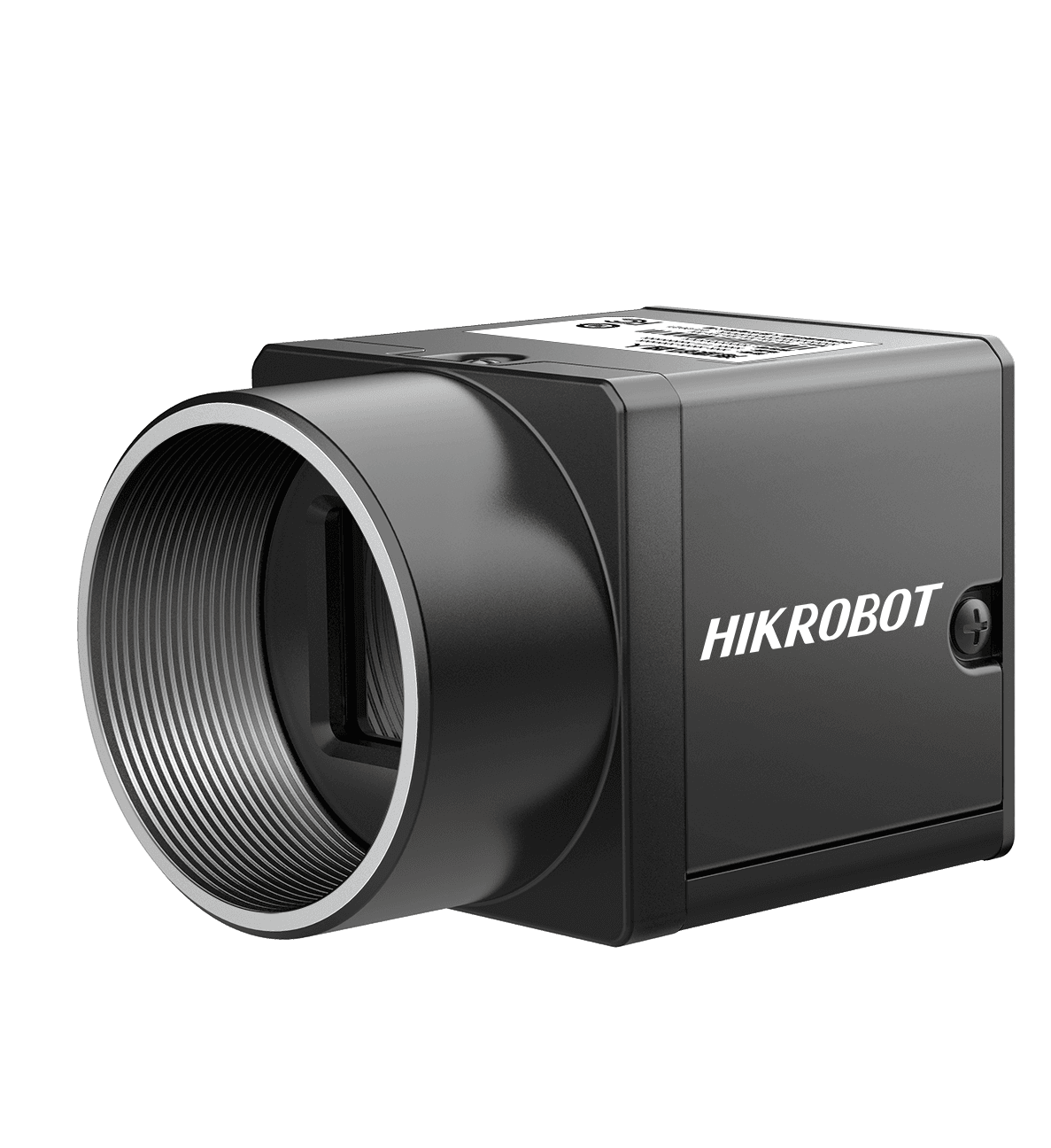

1.3MP Area Scan Camera, USB3

Name: 1.3MP Area Scan Camera, USB3
Brand: Hikrobot
SKU: MV-CU013-A1UC

MV-CU013-A1UCHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

1–2 MP USB3 Area Scan камери — Global shutter, CMOS, C-mount, IP30

Model

Product Model: MV-CU013-A1UC
Type: 1.3MP Area Scan Camera, USB3

Performance

Sensor type: CMOS, global shutter
Pixel size: 4.8 μm × 4.8 μm
Sensor size: 1/2"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 6.14 × 4.92 mm
Диагонал на сензора: 7.87 mm
Resolution: 1280 × 1024
Max. frame rate: 210 fps @ 1280 × 1024 Bayer GB 8
Dynamic range: 54.2 dB
SNR: 40.3 dB
Gain: 0 dB to 16 dB
Exposure time: 30 μs to 10 sec
Exposure mode: Off/Once/Continuous exposure mode
Mono/color: Color
Pixel format: Mono 8/10/12 Bayer GB 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8
Binning: Supports 1 × 1, 2 × 2, 4 × 4
Decimation: Supports 1 × 1, 2 × 2, 4 × 4
Reverse image: Supports horizontal and vertical reverse image output

Electrical feature

Data interface: USB 3.0, compatible with USB 2.0
Digital I/O: 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2).
Power supply: 9 VDC to 24 VDC, supports USB power supply
Power consumption: Typ. 2.1 W @ 5 VDC (USB 3.0 provides power supply)

Mechanical

Lens mount: C-mount
Dimension: 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
Weight: Approx. 76 g (0.2 lb.)
Ingress protection: IP30 (under proper lens installation and wiring)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or third-party software meeting with USB3 Vision Protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Window 11, and 32/64-bit Linux
Compatibility: USB3 Vision, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CU013_A1UC_STD_V2.2.9_260317_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

18.4 mm

Мащаб: 0.061×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 7.87 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
