1.3MP long-Lens Ultra-Compact Industrial Code Reader(25mm）

Name: 1.3MP long-Lens Ultra-Compact Industrial Code Reader(25mm）
Brand: Hikrobot
SKU: MV-ID2013M-25S-RBN

MV-ID2013M-25S-RBNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство Протокол (PDF)CAD чертеж

1–2 MP Четци на кодове — 25 mm, Global shutter, CMOS, M12-mount

Model

Product Model: MV-ID2013M-25S-RBN
Type: 1.3MP long-Lens Ultra-Compact Industrial Code Reader(25mm）

Performance

Symbologies: 1-dimensional codes: Code 39, Code 93, Code 128 (include GS1-128), ITF 14, ITF 25, CodaBar, EAN 8, EAN 13, UPCA, UPCE, Matrix 25, MSI, China Post, Code 11, Industrial 2of5, Pharmacode 2-dimensional codes: QR Code (include GS1-QR), Data Matrix (include GS1-DM), MicroQR, AZTEC, HanXin Stacked codes: PDF 417
Max. frame rate: 60 fps
Max. reading speed: 45 codes/sec
Sensor type: CMOS, global shutter
Pixel size: 4 μm × 4 μm
Sensor size: 1/2.7"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 5.12 × 4.1 mm
Диагонал на сензора: 6.56 mm
Resolution: 1280 × 1024
Exposure time: 35 μs to 1 sec
Gain: 0 dB to 15 dB
Mono: Mono
Communication protocol: SmartSDK, TCP Server, Serial, FTP, TCP Client, Profinet, Melsec/SLMP, Ethernet/IP, Modbus, UDP, and Fins

Electrical feature

Data interface: Fast Ethernet (100 Mbit/s)
Digital I/O: 17-pin M12 connector provides power and I/O, including non-isolated input × 1 (Line 2), non-isolated output × 1 (Line 3), configurable bi-directional non-isolated I/O × 2 (Line 0/1), RS-232 × 1. Supports device triggering via pressing button on side.
Power supply: 12 VDC to 24 VDC
Max. power consumption: Approx. 24 W @ 24 VDC

Mechanical

Focal length: 25 mm
Lens mount: M12-mount, adjusting focus manually supported
Working distance: 170 mm to 200 mm
Ambient illumination: 0 lux to 50000 lux
Light source: Red
Aiming system: Not supported
Dimension: 46 mm × 25 mm × 57.6 mm (1.8" × 1.0" × 2.3")
Indicator: Power indicator (PWR), network indicator (LNK), and status indicator (STS).
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Ingress protection: IP65
Weight: Approx. 215 g (0.5 lb.)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: IDMVS
Certification: CE, RoHS, KC

Фърмуер

MV_ID2013M_16S_25S_V4_GML_STD_V4.0.4_251029_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

15.4 mm

Мащаб: 0.051×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

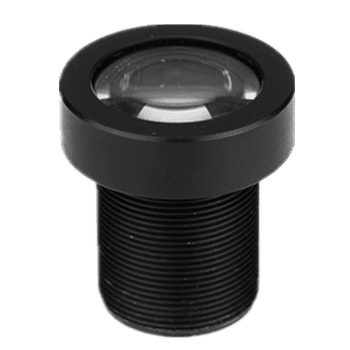

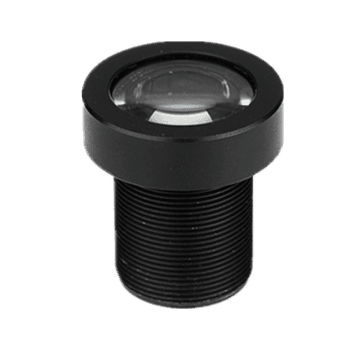

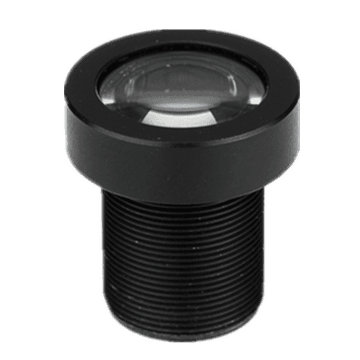

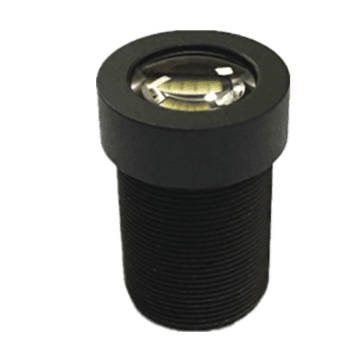

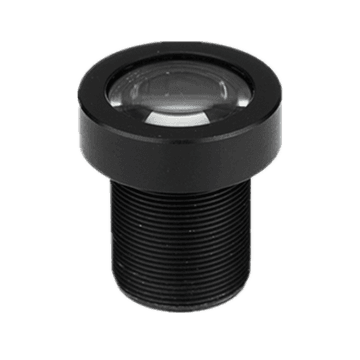

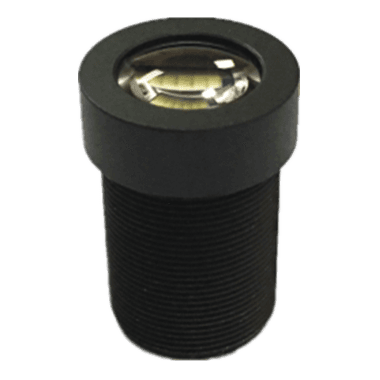

Обективи, които пасват на тази камера

Филтрирано по байонет M12-mount и по покритие на сензора — кръгът на изображението е поне 6.56 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
