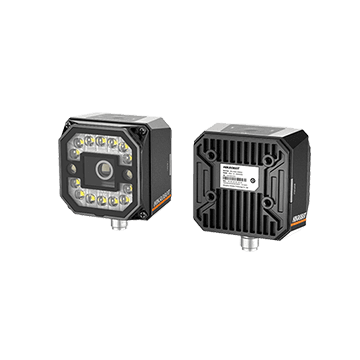

1.3 MP Smart Code Reader

Name: 1.3 MP Smart Code Reader
Brand: Hikrobot
SKU: MV-ID3400L-16S-WBN

MV-ID3400L-16S-WBNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF

1–2 MP Четци на кодове — 6 mm (0.2"), Global shutter, CMOS, M12-mount

Model

Product Model: MV-ID3400L-16S-WBN
Type: 1.3 MP Smart Code Reader

Performance

Symbologies: 1-dimensional codes: Code 39, Code 93, Code 128, CodaBar, EAN 8, EAN 13, UPCA, UPCE, ITF 14, ITF 25, Matrix 25, MSI, China Post, Code 11 and Industrial 25<br/>2-dimensional codes: QR Code, Data Matrix<br/>Stack codes: PDF 417
Max. frame rate: 60 fps
Max. reading speed: 84 codes/sec
Sensor type: CMOS, global shutter
Pixel size: 4 μm × 4 μm
Sensor size: 1/2.7"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 5.12 × 4.1 mm
Диагонал на сензора: 6.56 mm
Resolution: 1280 × 1024
Exposure time: 35 μs to 1 sec
Gain: 0 dB to 15 dB
Mono/color: Mono
Communication protocol: SmartSDK, TCP Client, TCP Server, Serial, FTP, Profinet, Ethernet/IP, MELSEC, ModBus, Fins, SLMP

Electrical feature

Data interface: Fast Ethernet
Digital I/O: 17-pin M12 connector provides power and I/O, including non-isolated input (LineIn 0/1/2) × 3, non-isolated output (LineOut 0/1/2) × 3, RS-232 input × 1, RS-232 output × 1. <br/>Device trigger via pressing button on top supported.
Power supply: 24 VDC
Max. power consumption: Approx. 20 W@24 VDC (light source enabled)

Mechanical

Focal length: 6 mm (0.2")
Lens mount: M12-mount, mechanical autofocus supported.
Lens cap: Half polarized front cover by default. Polarized and transparent ones are optional.
Light source: White light by default. Red/blue/IR light is optional.
Indicator: Power indicator (PWR), network indicator (LNK), status indicator (STS), result indicator (OK/NG)
Dimension: 65.2 mm × 65.2 mm × 47 mm (2.6" × 2.6" × 1.9")
Weight: Approx. 280 g (0.6 lb.)
Ingress protection: IP67 (under proper installation of waterproof lens cap)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F)<br/>Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity: 20% to 95% RH, non-condensing

General

Client software: IDMVS
Certification: CE, RoHS

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

15.4 mm

Мащаб: 0.051×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M12-mount и по покритие на сензора — кръгът на изображението е поне 6.56 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
