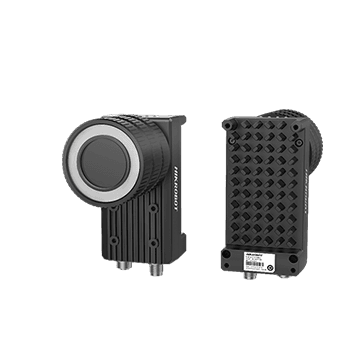

20MP Logistic Code Reader

Name: 20MP Logistic Code Reader
Brand: Hikrobot
SKU: MV-ID6200M-00C-NNG

MV-ID6200M-00C-NNGHikrobotRolling shutter →

Заяви оферта Datasheet PDF Ръководство CAD чертеж

12–25 MP GigE Четци на кодове — Rolling shutter, CMOS, C-mount, IP67

Model

Product Model: MV-ID6200M-00C-NNG
Type: 20MP Logistic Code Reader

Performance

Symbologies: 1-dimensional codes: Code 39, Code 128, Code 93, ITF 25, CodaBar, EAN 8, EAN 13, UPCA, UPCE, ITF 14 2-dimensional codes: QR Code, Data Matrix
Max. frame rate: 20 fps
Max. reading speed: 60 codes/sec
Sensor type: CMOS, rolling shutter
Pixel size: 2.4 μm × 2.4 μm
Sensor size: 1"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 13.06 × 8.76 mm
Диагонал на сензора: 15.72 mm
Resolution: 5440 × 3648
Exposure time: 16 μs to 0.5 sec
Gain: 0 dB to 40 dB
Mono/color: Mono
Communication protocol: SmartSDK, TCP Client, TCP Server, Serial, FTP

Electrical feature

Data interface: Gigabit Ethernet
Digital I/O: 12-pin M12 connector provides power and I/O, including opto-isolated input (LineIn 0/1/2) × 3, opto-isolated output (LineOut 3/4/5) × 3, and RS-232 × 1.
Power supply: 12 VDC to 24 VDC
Max. power consumption: 12 W@24 VDC

Mechanical

Lens mount: C-mount
Light source: Not included
Lens cap: Included
Dimension: 126 mm × 66 mm × 113.2 mm (5.0" × 2.6" × 4.5")
Weight: Approx. 750 g (1.7 lb.)
Ingress protection: IP67 ( under proper installation of waterproof lens cap)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
Humidity: 20% to 95% RH, non-condensing

General

Client software: IDMVS
Certification: CE, RoHS

Фърмуер

MV_ID6200M_XXC_NNG_GML_STD_V3.2.8_250925_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

39.2 mm

Мащаб: 0.13×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Кабели и аксесоари

MV-LB-270-140-4030WL-A

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 15.72 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
