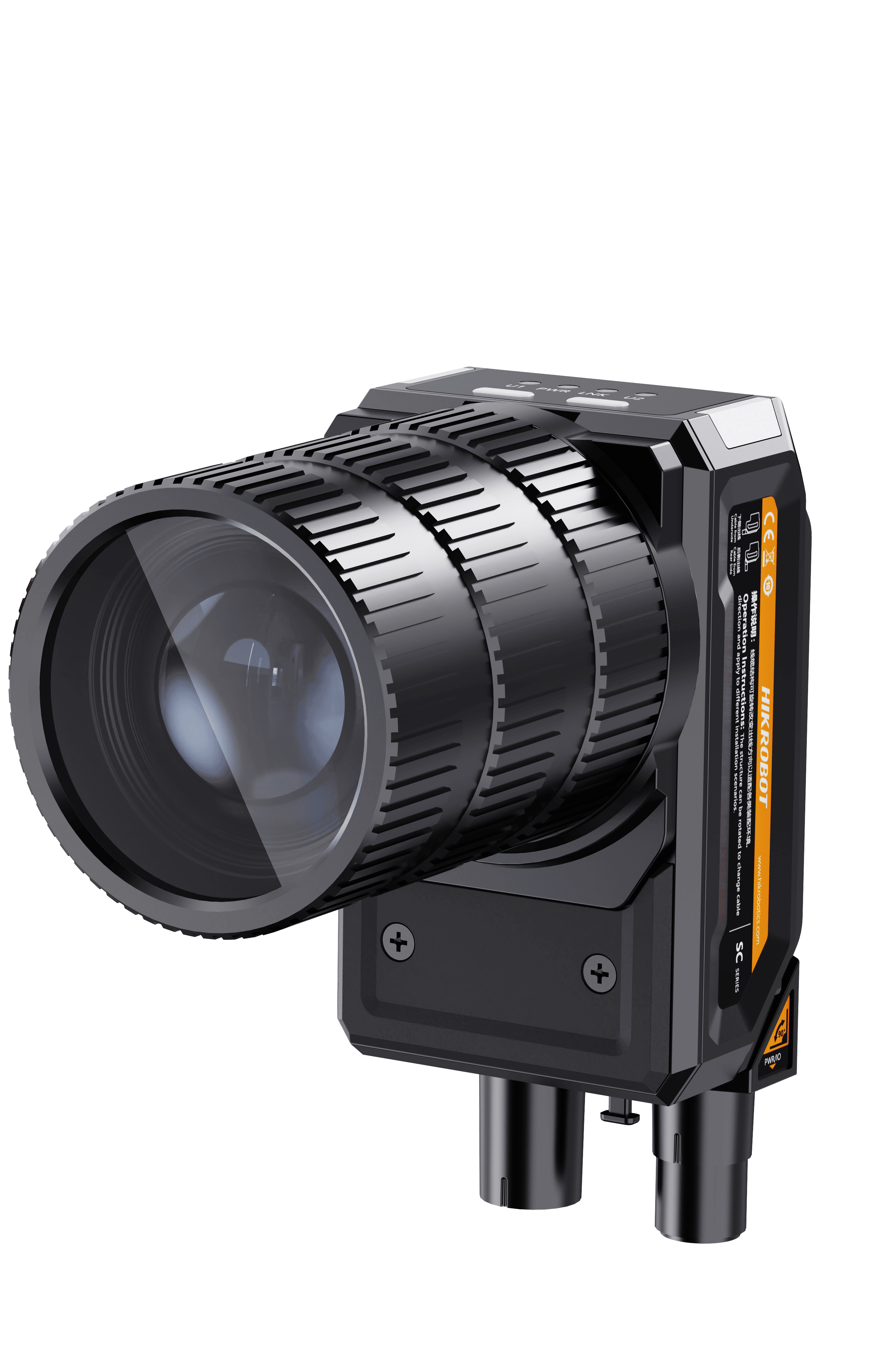

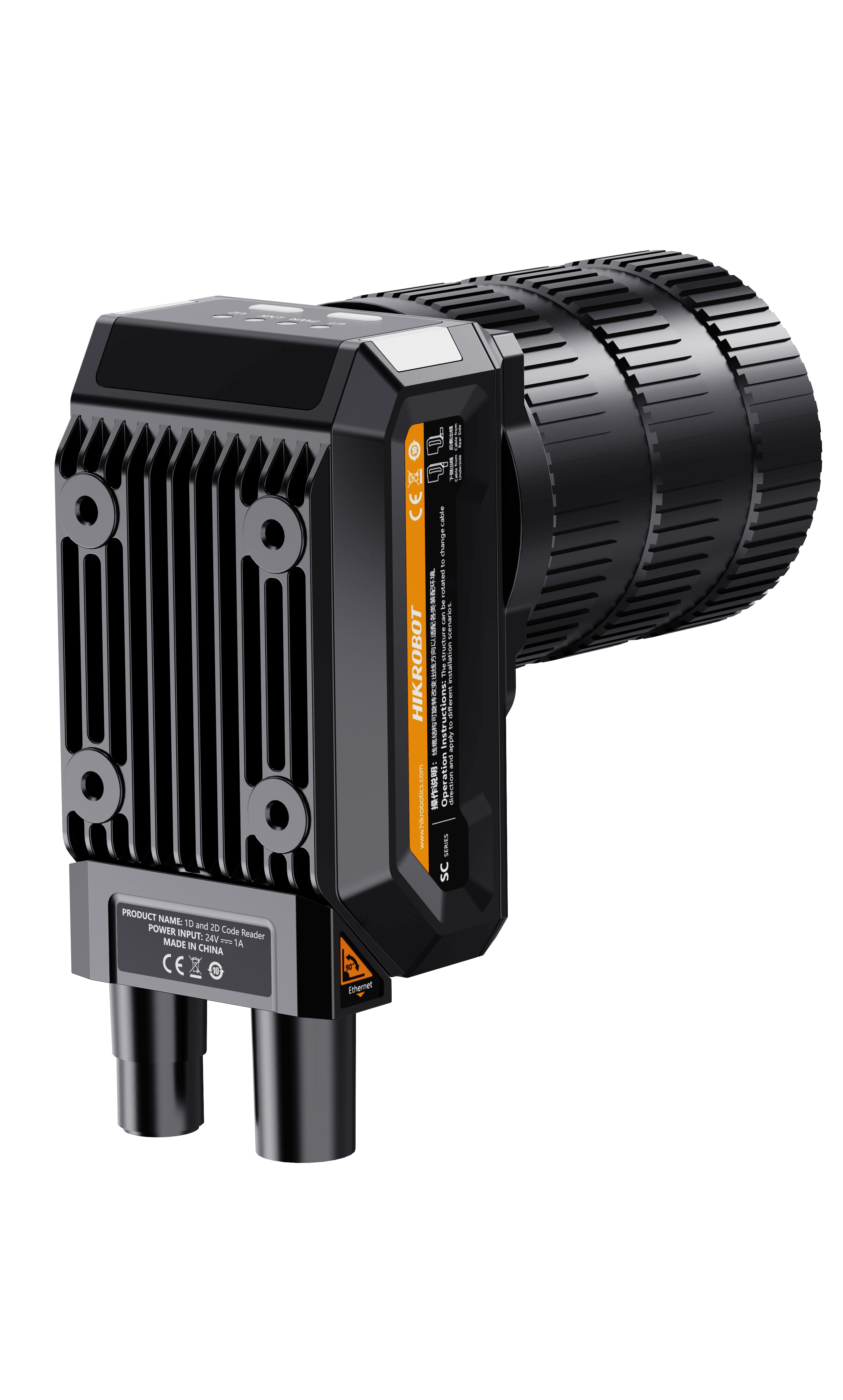

SC5000X series Smart Camera，5MP，Mono, C-Mount

Name: SC5000X series Smart Camera，5MP，Mono, C-Mount
Brand: Hikrobot
SKU: MV-SC5050XM-00C-NNN

MV-SC5050XM-00C-NNNHikrobotGlobal shutter →

Заяви оферта Datasheet PDF Ръководство Протокол (PDF)CAD чертеж

2–5 MP GigE Смарт камери — Global shutter, CMOS, C-mount, IP67

Model

Product Model: MV-SC5050XM-00C-NNN
Type: SC5000X series Smart Camera，5MP，Mono, C-Mount

Tool

Function module: Vision Master Platform (include deep learning module)
Communication protocol: TCP, UDP, Modbus, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc.

Camera

Sensor type: CMOS, global shutter
Pixel size: 3.45 μm × 3.45 μm
Sensor size: 1/1.45"
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 8.39 × 7.07 mm
Диагонал на сензора: 10.97 mm
Resolution: 2432 × 2048
Max. frame rate: 60 fps
Gain: 0 dB to 37 dB
Exposure time: 15 μs to 1 sec
Pixel format: Mono 8
Mono/color: Mono

Platform

Memory: 8 GB
Storage: 64 GB

Electrical feature

Data interface: Gigabit Ethernet (1000 Mbit/s)
Digital I/O: 12-pin M12 connector provides power and I/O, including opto-isolated input × 3 (Line 0/1/2), opto-isolated output × 3 (Line 3/4/5), RS-232 × 1
Power supply: 24 VDC
Power consumption: Avg. 10 W @ 24 VDC Max. 14.4 W @ 24 VDC

Mechanical

Lens mount: C-mount
Lens cap: Transparent lens cap
Light source: Not included
Indicator: Power indicator (PWR), network indicator (LNK), and user-defined indicator (U1/U2)
Dimension: Straight angle: 112.3 mm × 54 mm × 110 mm (4.4" × 2.1" × 4.3") Right angle: 88.7 mm × 54 mm × 110 mm (3.5" × 2.1" × 4.3")
Weight: Approx. 370 g (0.8 lb.)
Ingress protection: IP67 (under proper installation of waterproof lens cap)
Temperature: Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
Humidity: 20% RH to 95% RH (no condensation)
Vibration resistance: Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z)*
Shock resistance: Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions)*

General

Certification: CE, KC

Фърмуер

SC5000X_Aarch64_Full_GML_GM_V4.4.30_260203.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

25.2 mm

Мащаб: 0.084×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет C-mount и по покритие на сензора — кръгът на изображението е поне 10.97 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
