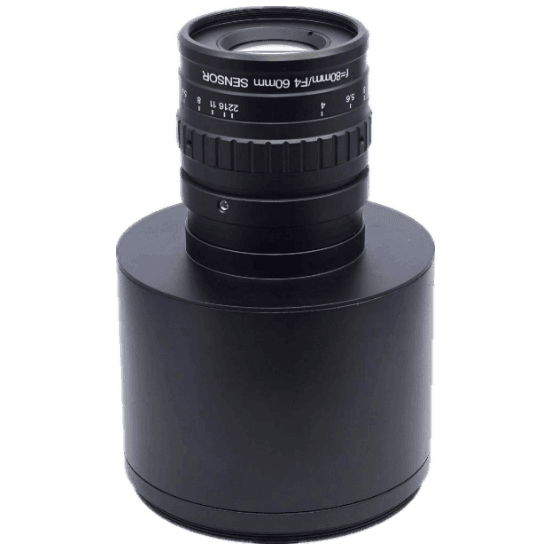

80mm，F4.0，Image Size φ60mm，Recommended Magnification 0.12~0.31X，M72 Mount

Name: 80mm，F4.0，Image Size φ60mm，Recommended Magnification 0.12~0.31X，M72 Mount
Brand: Hikrobot
SKU: MVL-LF8040M-021V-M72

MVL-LF8040M-021V-M72Hikrobot

Заяви оферта Datasheet PDF CAD чертеж

Обективи — 80 mm, M72-mount

Model

Product Model: MVL-LF8040M-021V-M72
Type: 80mm，F4.0，Image Size φ60mm，Recommended Magnification 0.12~0.31X，M72 Mount

Performance

Focal length: 80 mm
F-number: F4.0 to F22
Image size: Ø60 mm
Optical distortion: –0.11%
Magnification range: 0.12x to 0.21x to 0.31x
Working distance range: 750 mm to 450 mm to 325 mm ± 9 mm

Mechanical

Iris control: Manual
Focus control: Manual
Filter thread: M39 × 0.5
Mount: M72 × P0.75
Flange back length: 12 mm
Dimension: Ø45 mm × 108.28 mm to 116.28 mm (Ø1.77'' × 4.26'' to 4.58'')
Weight: 321.2 g (0.708 lb.)
Temperature: –10 °C to 50 °C (14 °F to 122 °F)

General

Certification: RoHS 2.0

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmФокусно разстояниеmmПиксели по ширинаpx

Зрително поле

30 mm

Мащаб: 0.27×

Резолюция на пиксел

0.0123 mm/px

Най-малък откриваем детайл: 0.0368 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.
