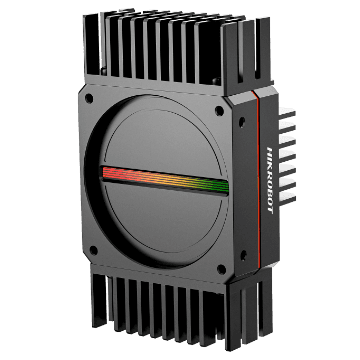

8k 7μm，CXP-10 2link，mono

Name: 8k 7μm，CXP-10 2link，mono
Brand: Hikrobot
SKU: MV-CL084-91Y2M(V2.0)

MV-CL084-91Y2M(V2.0)Hikrobot

Заяви оферта Datasheet PDF Ръководство CAD чертеж

< 1 MP CoaXPress Line Scan камери — CMOS, M72-mount, IP40

Model

Product Model: MV-CL084-91Y2M(V2.0)
Type: 8k 7μm，CXP-10 2link，mono

Performance

Sensor type: CMOS
Pixel size: 7 μm × 7 μm
Размер на сензора (изчислен)от резолюция × стъпка на пиксела: 57.34 × 0.03 mm
Диагонал на сензора: 57.34 mm
Resolution: 8192 ×4
Image mode: Supports multi-light control: 1/2/3/4 light(s) Supports 1-Line, 2-TDI, and 4-TDI
Max. line rate: 1-light mode: 200 kHz (1-Line), 100 kHz (2-TDI), 50 kHz (4-TDI) 2-light mode: 52 kHz (1-Line), 26 kHz (2-TDI) 3-light mode: 34.6 kHz (1-Line) 4-light mode: 26 kHz (1-Line)
Dynamic range: 63.4 dB
SNR: 40.8 dB
Gain: 1.0 ×
Exposure time: 3 μs to 10 ms
Exposure mode: Off/Once/Continuous exposure mode, and supports trigger-width exposure
Mono/color: Mono
Pixel format: Mono 8/10/12
Binning: Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Reverse image: Supports horizontal reverse image output
Trigger mode: External trigger, internal trigger
External trigger mode: Line trigger, frame trigger, line + frame trigger

Electrical feature

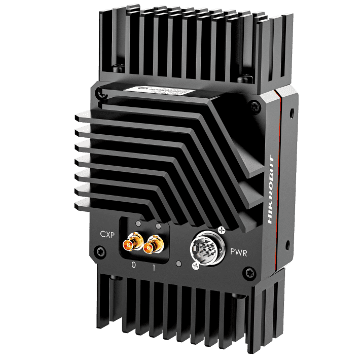

Data interface: CXP-10 with two Micro-BNC interfaces
Digital I/O: 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4), and single-ended/differential is supported.
Power supply: 12 VDC to 24 VDC, CXP-0 and CXP-1 support PoCXP
Power consumption: Typ. 15.5 W @ 24 VDC

Mechanical

Lens mount: M72*0.75, flange back length 12 mm, applicable to F-mount lens via adapter ring
Dimension: 132 mm × 76 mm × 51.4 mm (5.2" × 3.0" × 2.0")
Weight: Approx. 520 g (1.1 lb.)
Ingress protection: IP40 (under proper lens installation and wiring)
Temperature: Working temperature: –20 °C to 50 °C (–4 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
Humidity: 20% RH to 95% RH (no condensation)

General

Client software: MVS or other frame grabber softwares corresponding to CoaXPress protocol
Operating system: 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
Compatibility: CoaXPress, GenlCam
Certification: CE, RoHS, KC

Фърмуер

MV_CL084_91Y2M_STD_V4.1.0_240924_HIKROBOT.zip →

Избор на обектив

Търся

Ширина на сензораmmОт datasheet-а, не от „инчовия“ форматРаботно разстояниеmmЗрително полеmmПиксели по ширинаpx

Фокусно разстояние

172 mm

Мащаб: 0.57×

Резолюция на пиксел

0.0408 mm/px

Най-малък откриваем детайл: 0.123 mm

Формулата важи за конвенционални (ентоцентрични) обективи и приема, че работното разстояние е много по-голямо от фокусното. Не важи за телецентрични обективи. Не отчита дълбочина на рязкост и дисторсия.

Обективи, които пасват на тази камера

Филтрирано по байонет M72-mount и по покритие на сензора — кръгът на изображението е поне 57.34 mm, колкото е диагоналът на тази матрица. По-малък кръг затъмнява ъглите на кадъра. Питайте ни за потвърждение
